4- Observation et description du Codex Atlanticus 855v
Observation et description du codex Atlanticus 855v ou Codice Atlantico
Nous avons cherché les mesures de ce pont et en l’observant nous avons vu un cheval sur le pont. Ce cheval sert de repère pour calculer l’échelle du pont.
On peut ainsi imaginer, en utilisant le cheval comme référence (1,6 mètre au garrot), que le pont réel devait faire environ 57 mètres de long pour une rivière de 40 mètres de largeur.
Nous avons décidé de le réaliser d’une longueur de 57 cm, car facilement transportable et avec une échelle simple à calculer 1/100. Il a fallu alors calculer les mesures de notre maquette à partir de cette échelle.

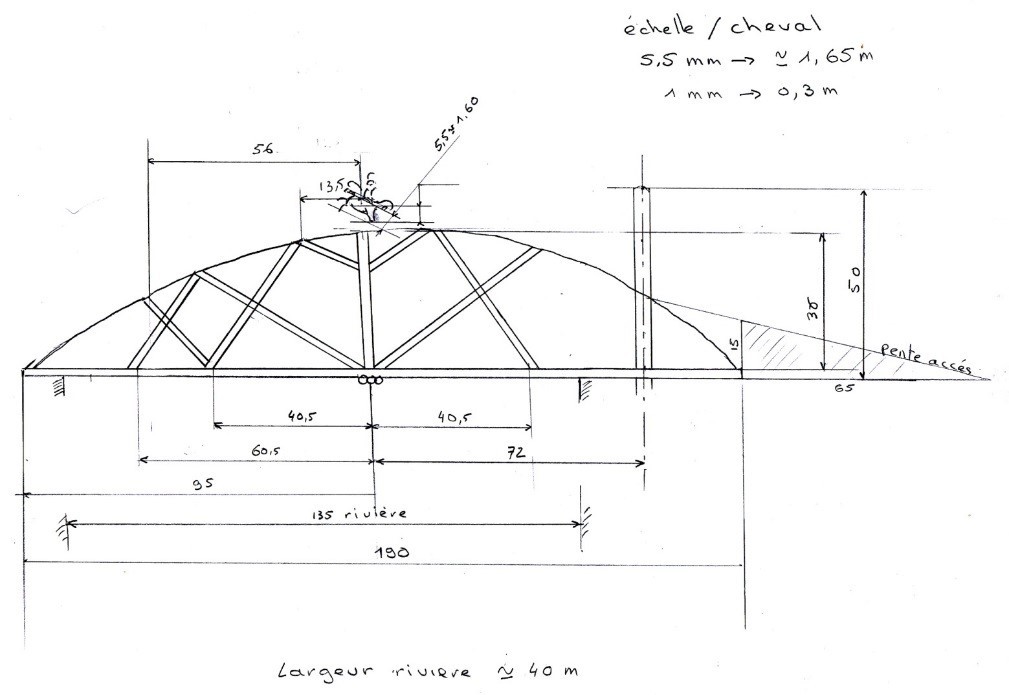

À partir d’un croquis coté du codex
À partir du logiciel de conception 3D et d'une image du codex

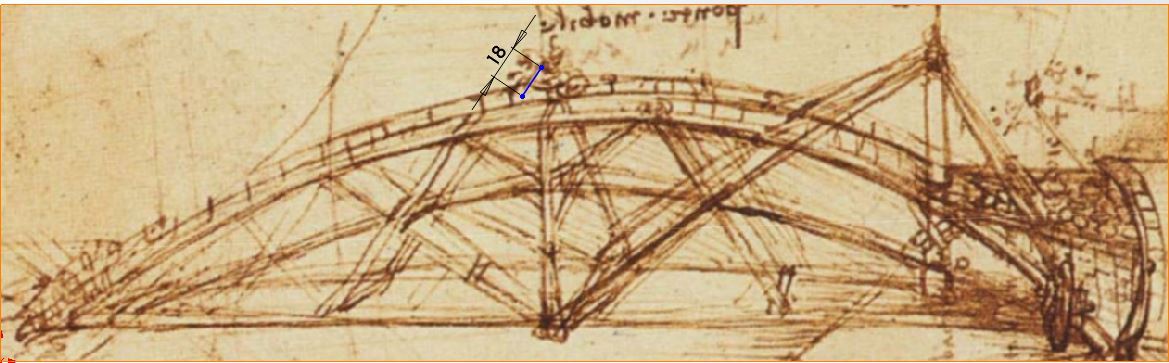

Utilisation des outils de cotation afin de mesurer le cheval

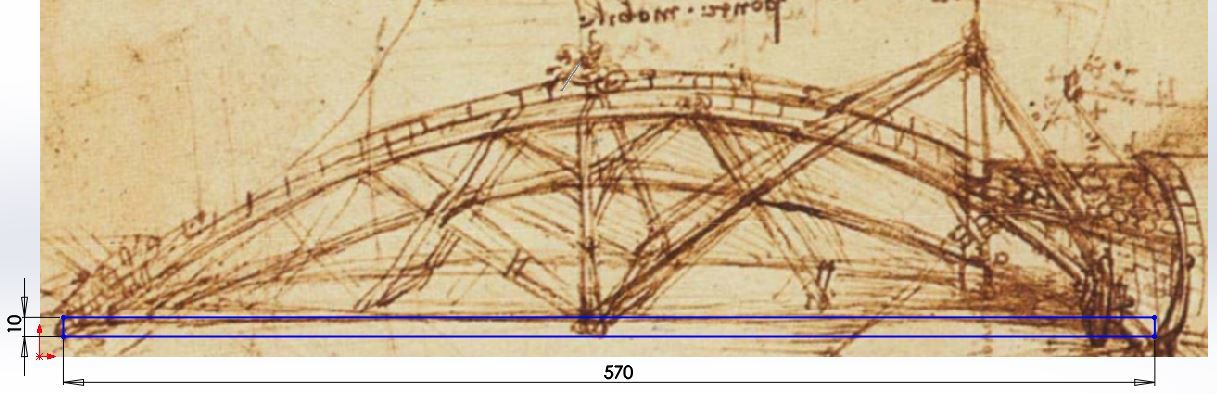

Utilisation des outils du logiciel pour tracer la poutre de base afin de la mesurer (échelle 1/100)
|
